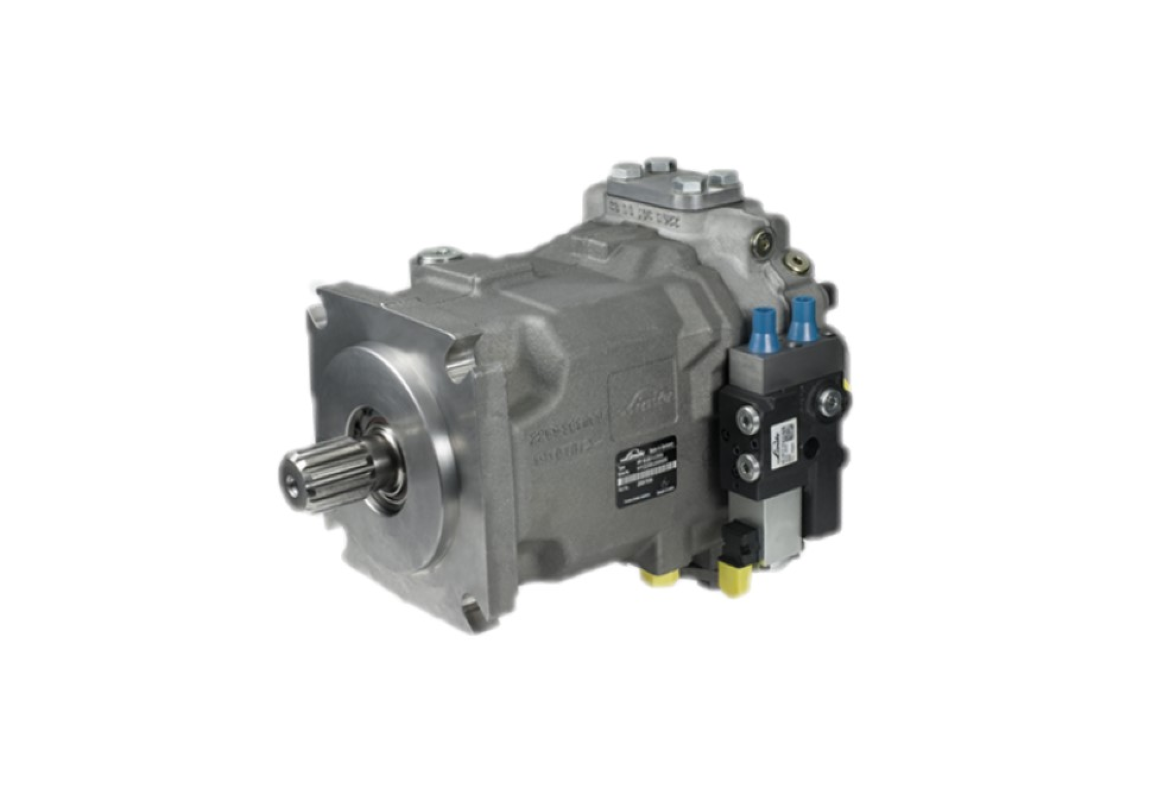

HPR-02
HPR-02
Pompa samoregulująca z tarczą sterującą do pracy w obiegu otwartym
Przepisy prawne dotyczące emisji wymuszają na producentach maszyn mobilnych optymalizację emisji hałasu przez swoje produkty. Ponieważ środki wtórne są zwykle drogie i mniej wydajne, Linde Hydraulics woli walczyć z hałasem tam, gdzie jest on generowany. Adaptacyjny tłumik SPU redukuje pulsacje ciśnienia w pompie regulacyjnej w całym zakresie pracy – bez utraty mocy.
Zalety
- Optymalna współpraca z zaworami regulacyjnymi Linde LSC i LinTronic
- Oszczędzanie energii dzięki sterowaniu przepływem
- Dynamiczna reakcja
- Doskonałe ssanie aż do prędkości znamionowej
- Optymalizacja hałasu w całym zakresie pracy
- Kompaktowa konstrukcja
- Wysoka gęstość mocy
- Niezawodność
- Długa żywotność
Charakterystyka urządzenia
- Osiowa pompa tłokowa o konstrukcji z tarczą sterującą do wysokociśnieniowych układów z obiegiem otwartym
- Obrót w prawo lub w lewo
- Zwiększanie ciśnienia w zbiorniku lub redukcja kąta obrotu w układach wymagających dużych prędkości
- Adaptacyjna optymalizacja hałasu SPU
- Płyn dekompresyjny jest odprowadzany przez obudowę pompy, aby zapewnić spokój po stronie ssawnej
- Dokładne i niezawodne kontrolery LS
Sterowanie
- Wykrywanie obciążenia LP z odcięciem ciśnienia
- H1L Load Sensing z hydraulicznym ΔpLS – sterowanie ręczne
- E1L Load Sensing z elektrycznym ΔpLS – obejście
- LEP Load Sensing z elektrycznym ogranicznikiem skoku i odcięciem ciśnienia
- ETP elektroproporcjonalne z hiperbolicznym ogranicznikiem mocy i odcięciem ciśnienia
- TL2 Load Sensing z hiperbolicznym ogranicznikiem mocy
Dane techniczne
| HPR | 55 | 75 | 95 | 105 | 135 | 165 | 210 | 249 | 280 | 105D | |
| Max. Pojemność skokowa | cc/rev | 55 | 75.9 | 94.7 | 105 | 135.7 | 163.6 | 210.1 | 249.9 | 281.9 | 210 |
| Max prędkość | rpm | 2700 | 2500 | 2500 | 2500 | 2350 | 2400 | 2100 | 2300² | 2000 | 2450 |
| Max. Przepływ | l/min | 148.5 | 189.8 | 237.5 | 246.8 | 312.1 | 392.6 | 441.2 | 574.8² | 563.8 | 514.5 |
| Ciśnienie nominalne | bar | 420 | 420 | 350 | 420 | 420 | 350 | 420 | 350 | 420 | 420 |
| Ciśnienie maksymalne | bar | 500 | 500 | 420 | 500 | 500 | 420 | 500 | 420 | 500 | 500 |
| Moment obrotowy | Nm | 368 | 507 | 528 | 702 | 907 | 911 | 1404 | 1392 | 1884 | 1245 |
| Moc | kW | 104 | 132.8 | 138 | 172.7 | 218.5 | 229 | 308.8 | 335.3² | 394.7 | 319.4 |
| Waga | kg | 39 | 39 | 44.5 | 50 | 65 | 74 | 116 | 125 | 165 | 96 |

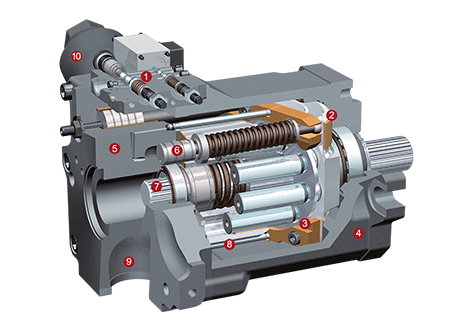

Widok przekrojowy
- Regulator LS: optymalne wykorzystanie mocy
- Tarcza sterująca
- Grupa robocza: kąt obrotu 21°
- Obudowa: jednoczęściowa konstrukcja zapewniająca dużą sztywność
- Obudowa płyty zaworowej: wysoce zintegrowana
- Dwa tłoki sterujące: tarcza serwosterowana
- Przystawka odbioru mocy: do montażu dodatkowych pomp
- Lufa cylindra: kompaktowa dzięki technologii 21°
- Kanał ssący: zoptymalizowana wydajność ssania bez zwiększania ciśnienia w zbiorniku
- SPU: zmniejszona pulsacja ciśnienia w całym zakresie roboczym
