Pompa o zmiennej wydajności do pracy w układach zamkniętych
Wszystkie elementy sterujące zastosowane w Serii 02 opierają się na mechanizmie sterowania niezależnym od obciążenia. Niezależnie od tego, który element sterujący jest używany: identyczne polecenia zawsze powodują taką samą reakcję w maszynie. Czułe i precyzyjne sterowanie maszyną ułatwia pracę i zwiększa produktywność. Dostępne są różne opcje sterowań dla mechanicznych, hydraulicznych i elektrycznych rozwiązań wejściowych. Dostępne są również dalsze specjalne funkcje regulacyjne, takie jak kontrola momentu obrotowego i odcięcie ciśnienia. Niezawodne sterowanie pompą można łatwo zintegrować z dowolnym systemem zarządzania pojazdem.
Zalety
- Kompaktowa konstrukcja
- Wysoka gęstość mocy
- Dynamiczna reakcja
- Wysoka niezawodność
- Długa żywotność
- Zoptymalizowany pod kątem hałasu
- Precyzyjne i niezależne od obciążenia
Charakterystyka urządzenia
- Osiowa pompa tłokowa o konstrukcji z tarczą sterującą do wysokociśnieniowych systemów z obiegiem zamkniętym
- Obrót w lewo lub w prawo
- Dokładne i wytrzymałe serwo sterujące (sterowane mechanicznie, hydraulicznie, elektrohydraulicznie)
- Zintegrowane wysokociśnieniowe zawory nadmiarowe z funkcją uzupełniania
- Zintegrowane niskociśnieniowe zawory nadmiarowe dla obwodów doładowania, sterowania i chłodzenia
- Wymienny filtr kasetowy
- Porty wysokiego ciśnienia SAE
- Kołnierz montażowy SAE z wałem wielowypustowym ANSI lub SAE
- Przez wał SAE A, B, BB i C
- Pompy ciśnieniowe doładowania do ssania wewnętrznego i zewnętrznego, opcjonalnie zintegrowany zawór nadmiarowy zimnego rozruchu
- Opcjonalne pompy tandemowe i wielokrotne
Sterowanie
- Dźwignia mechaniczna M1R
- Pilot hydrauliczny H1
- E1 elektrohydrauliczne
- E2 elektrohydrauliczne z funkcją włączania
- E5 elektrohydrauliczne, 3-pozycyjne
- CA hydrauliczno-mechaniczne, zależne od prędkości, z ogranicznikiem momentu obrotowego/mocy
Dane techniczne
| HPV | 55 | 75 | 105 | 135 | 165 | 210 | 280 | |
| Wydajność max | cm3/obr | 54,7 | 75,9 | 105 | 135,7 | 165,6 | 210.1 | 281,9 |
| Prędkość obrotowa max | obr./min | 3900 | 3400 | 3200 | 3000 | 2750 | 2300 | 2400 |
| Przepływ max | obr./min | 4150 | 3600 | 3400 | 3200 | 2950 | 2500 | 2550 |
| Ciśnienie nominalne | bar | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| Ciśnienie max | bar | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Ciśnienie obudowy max | bar | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Moment obrotowy | Nm | 374 | 519 | 719 | 929 | 1133 | 1438 | 1929 |
| Moc | kW | 153 | 185 | 241 | 292 | 326 | 246 | 485 |
| Waga | kg | 46 | 49 | 66 | 72 | 113 | 132 | 164 |

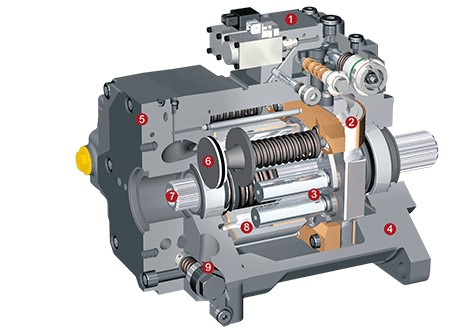

Widok przekrojowy
- Urządzenie sterujące: konstrukcja modułowa, precyzyjna i niezależna od obciążenia
- Tarcza sterująca: łożysko hydrostatyczne
- Zespół tłoków: kąt wychyłu 21°
- Obudowa: jednoczęściowa konstrukcja zapewniająca dużą sztywność
- Obudowa płyty zaworowej: wysoce zintegrowana
- Dwa tłoki sterujące: tarcza serwo-sterowana
- Przystawka odbioru mocy: do montażu dodatkowych pomp
- Korpus cylindra zgodny z technologią wychyłu 21°
- Wysokociśnieniowe zawory nadmiarowe: zintegrowana funkcja ładowania
