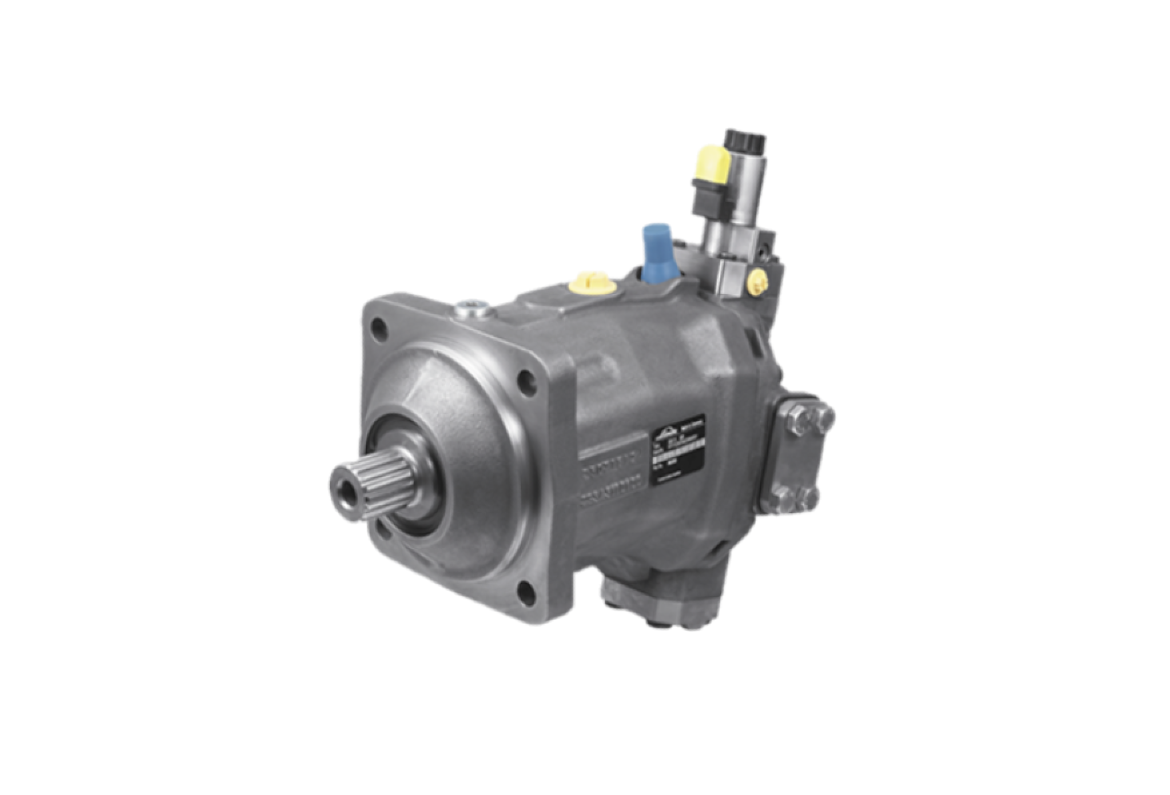

Silniki z wygiętą osią o zmiennej chłonności do układów zamkniętych i otwartych
Linde Hydraulics poszerza swoje zorientowane na klienta portfolio o nową generację silników z wygiętą osią. Dzięki znormalizowanym interfejsom, np. kołnierzowi montażowemu zgodnemu z ISO, silnik CMV nadaje się do wielu różnych zastosowań, bez konieczności stosowania adapterów. Silniki umożliwiają bardziej ekonomiczną pracę dzięki niskim stratom wydajności i mniejszej masie.
Zalety
- Wysoka gęstość mocy
- Duże prędkości
- Niskie straty wydajności
Charakterystyka urządzenia
- Osiowe silniki tłokowe z wygiętą osią do wysokociśnieniowych układów zamkniętych i otwartych
- Standaryzowane interfejsy
- Opcjonalny czujnik prędkości
Sterowanie
- Hydrauliczne 2-pozycyjne (H200), domyślnie = Vmax
- Hydrauliczne bezstopniowe (H400) Vmin= 0cc/obr, domyślnie= Vmax
- Elektrohydrauliczne 2-pozycyjne (E200), domyślnie= Vmax
- Elektrohydrauliczne bezstopniowe (E400) Vmin= 0cc/obr, domyślnie= Vmax
- Elektrohydrauliczne (E600), domyślnie = Vmin
- Hydrauliczne bezstopniowe z nadciśnieniem i elektrycznym wyborem strony ciśnienia (H1P6), domyślnie = Vmax
Dane techniczne
| CMV | 60* | 85 | 115 | 140 | 170 | 215 | |
| Max. Chłonność | cm3/obr | 62 | 87,7 | 115,3 | 144.1 | 170 | 217,9 |
| Max. prędkość robocza przy Vmax | obr./min | 4450 | 3900 | 3550 | 3250 | 3100 | 2900 |
| Max. prędkość robocza przy Vmin | obr./min | 7200 | 6800 | 6150 | 5600 | 4900 | 4600 |
| Ciśnienie nominalne | bar | 450 | 450 | 450 | 450 | 450 | 450 |
| Max. ciśnienie | bar | 500 | 500 | 500 | 500 | 500 | 500 |
| Moment wyjściowy (przy Δp=430 bar i Vmax) | Nm | 411 | 582 | 787 | 958 | 1163 | 1471 |
| Moc (teor.) | kW | 320 | 427 | 508 | 578 | 597 | 718 |
| Waga (bez oleju) | kg | 27,7 | 36.3 | 44,8 | 59.2 | 62.1 | 76,4 |

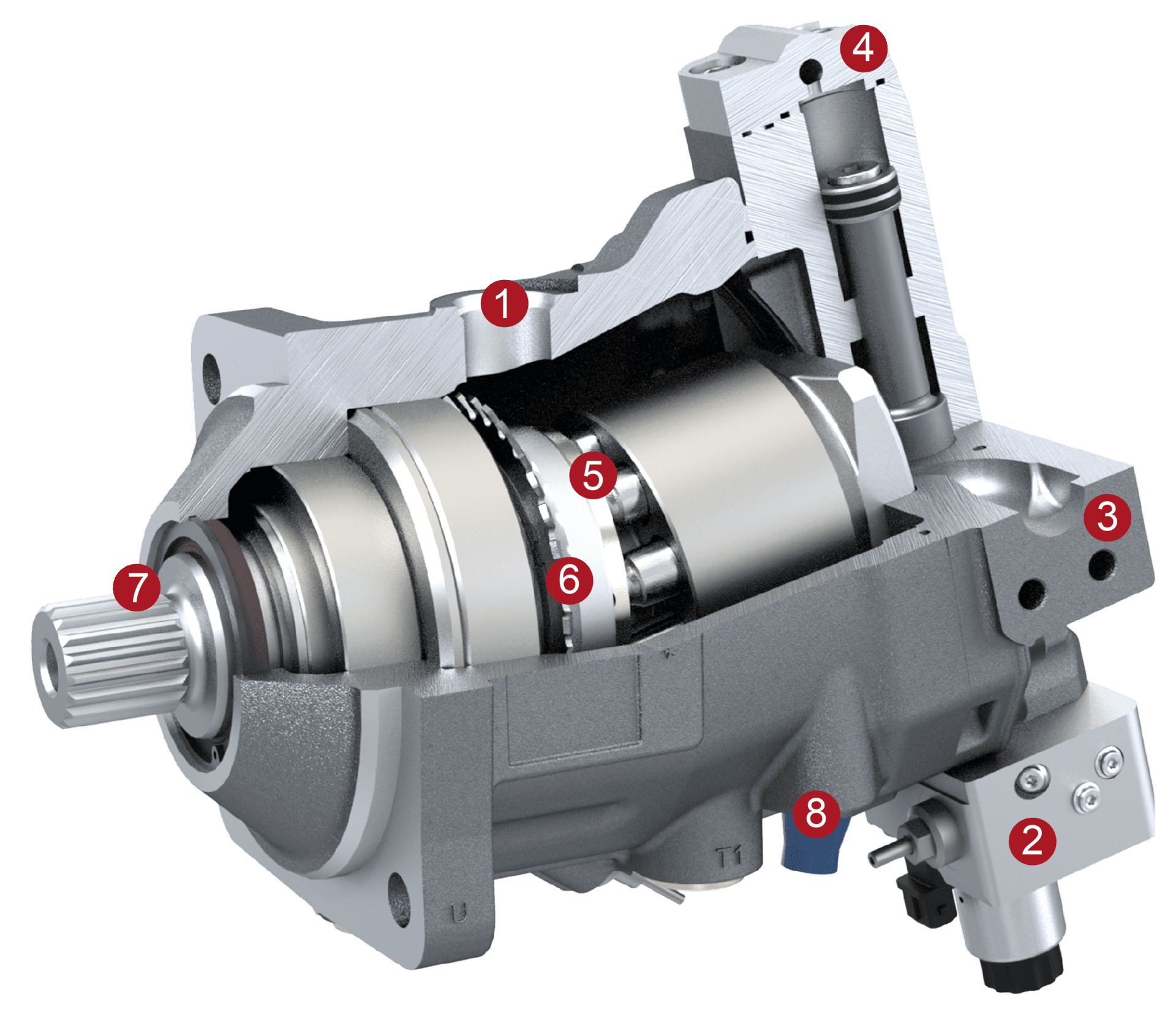

Widok przekrojowy
- Wytrzymała konstrukcja silnika z wygiętą osią - szeroki zakres zastosowań
- Wysoka elastyczność dzięki modułowej koncepcji różnych funkcji podstawowych i dodatkowych (np. wybór strony ciśnieniowej)
- Niezawodność działania dzięki zoptymalizowanej koncepcji przepływu - nawet w niesprzyjających warunkach pracy
- Tłok wychyłu z tłumieniem w celu zapobiegania skokom i wibracjom ciśnienia w obudowie silnika
- Grupa robocza o zmiennej wydajności i dużej prędkości pracy
- Czujnik prędkości i kierunku obrotu
- Standardowe wielowypusty umożliwiające łatwą wymianę
- Gwint do montażu urządzeń dźwigowych umożliwia łatwy transport
