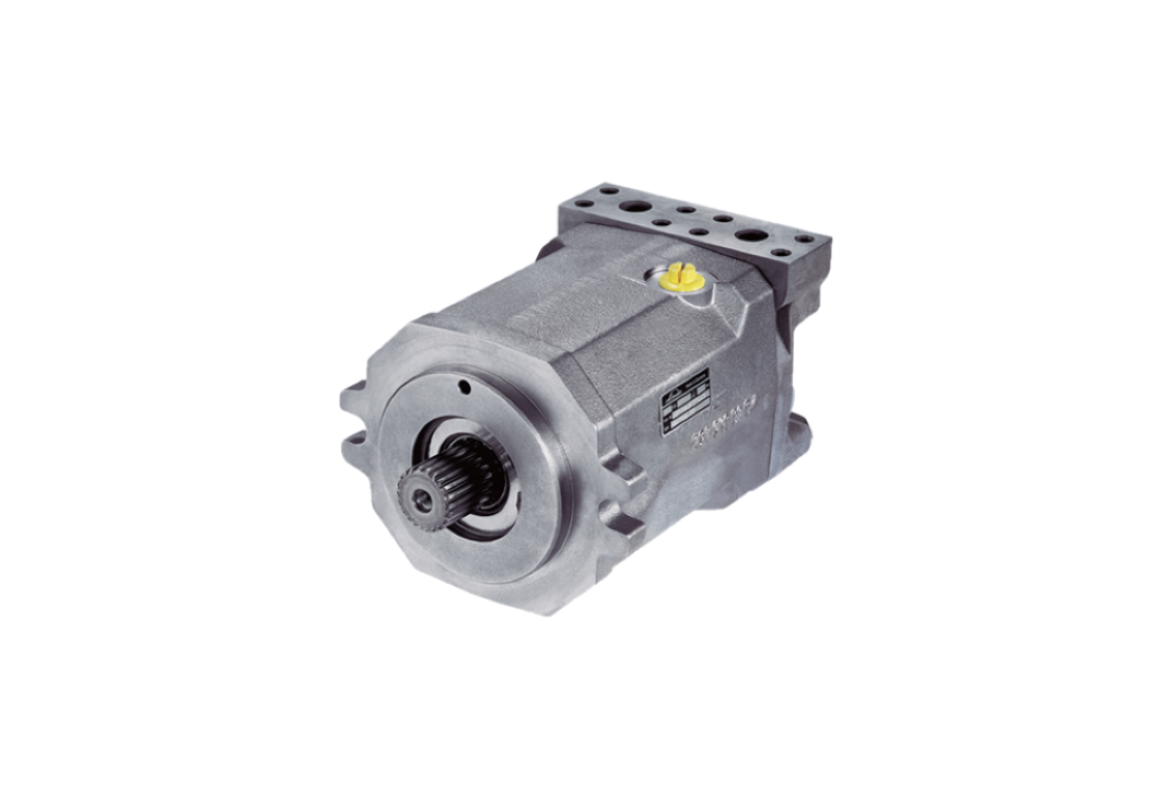

HMF-02/HMA-02
HMF-02/HMA-02
Silniki o stałej chłonności do obwodów otwartych i zamkniętych
Silniki serii 02 firmy Linde Hydraulics różnią się od silników powszechnie dostępnych na rynku. Są w stanie zapewnić wymagany moment obrotowy nawet przy niskich prędkościach i umożliwiają płynny i czuły rozruch. Dlatego też dodatkowe przełożenia w celu redukcji obrotów nie są konieczne. Zmniejsza to ilość części wchodzących w skład komponentu, a także zwiększa ogólną wydajność mechaniczną, minimalizuje straty wydajności, a także poziom hałasu maszyny.
Zalety
- Stabilna praca przy niskich obrotach
- Wysoki moment rozruchowy
- Kompaktowa konstrukcja
- Wysoka gęstość mocy
- Wysoka niezawodność
- Długa żywotność
Charakterystyka urządzenia
- Osiowy silnik tłokowy z tarczą sterującą do wysokociśnieniowych systemów w układach otwartych i zamkniętych
- Zoptymalizowane zachowanie podczas rozruchu i przy niskich prędkościach
- Opcjonalne zawory odpowietrzające do płukania obwodu i obudowy
- Zawory nadmiarowe wysokiego ciśnienia ustawione na stałe lub zmienne -opcjonalnie
- Promieniowe lub osiowe porty wysokociśnieniowe SAE
- Kołnierz montażowy SAE z wałem wielowypustowym ANSI lub SAE
Dane techniczne
| HMF-02/HMA-02 | 35 | 55 | 63 | 75 | 85 | 105 | 135 | |
| Chłonność | cm3/obr | 35,6 | 54,7 | 63 | 75,9 | 85,6 | 105 | 135,6 |
| Maks. prędkość robocza | obr./min | 4500 | 4100 | 3900 | 3800 | 3600 | 3500 | 3200 |
| Maks. prędkość | obr./min | 4800 | 4400 | 4200 | 4100 | 3850 | 3800 | 3500 |
| Ciśnienie nominalne | bar | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| Maks. ciśnienie | bar | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Maks. ciśnienie obudowy | bar | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Moment obrotowy (p=430 bar; ciśnienie ładowania=20 bar) | Nm | 244 | 374 | 431 | 519 | 586 | 719 | 928 |
| Moc (teor.) | kW | 115 | 161 | 176 | 207 | 221 | 263 | 311 |
| Waga (bez oleju) | kg | 16 | 19 | 24 | 26 | 33 | 33 | 39 |

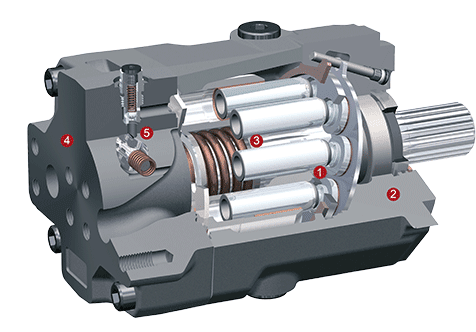

Widok przekrojowy
- Zestaw tłoków ślizgowych: kąt obrotu 21°
- Jednoczęściowa obudowa zapewniająca dużą sztywność
- Grupa wirująca: ciągłe przenoszenie momentu obrotowego od 0 obr./min do maks. obr./min
- Obudowa płyty zaworowej: różne funkcje modułowe
- Funkcja oczyszczania układu
